OptiSystemユーザの方へのFAQ

ネスト構造（入れ子）でスイープシミュレーションを行うにはどうしたらいいですか？

OptiSystemでは複数のパラメータを入れ子にしてスイープシミュレーションすることが可能です。

サンプルファイル（{OptiSystemインストールディレクトリ}\samplesQuick Start Direct Modulation.osd）を使った手順を下記に記します。

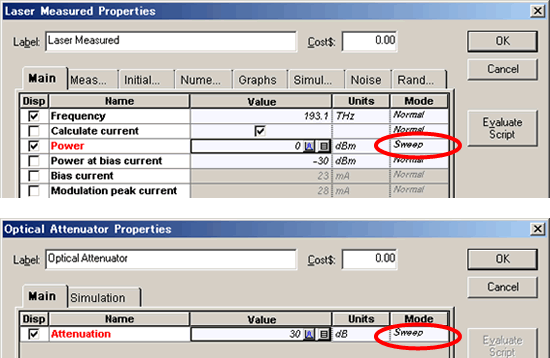

1. スイープしたいパラメータを2つ以上sweep設定に変更します。ここではLaser MeasuredのPower（Calculate Currentのチェックを外して）とOptical AttenuatorのAttenuationをSweepに変更します。

2. ツールバーのLayout → Parameter sweeps…を選択してスイープしたい回数を入力してOKを押します。（スイープ回数は後で変更可能です。）

3. Nested Parameters…を選択します。

4. Nested Levelsで右クリックを押してAdd Levelを選択します。

   Level2が追加されます。
5. AttenuationをLevel 2にドラッグします。

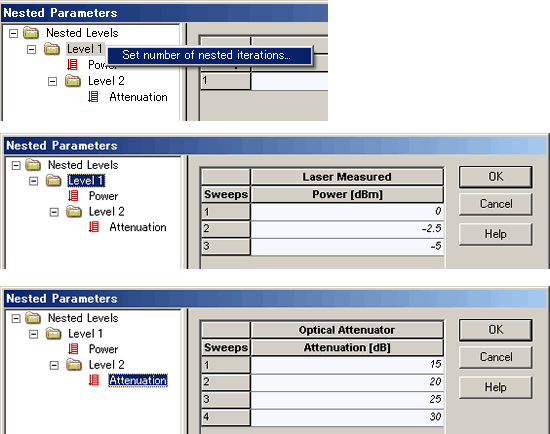

6. Level 1、Level 2にマウスカーソルを持っていき、それぞれ右クリックでスイープする回数を設定します。ここではLevel 1を3、Level 2を4と設定し、スープする変数を設定します。

7. OKを押すと、スープする値がネスト構造（入れ子）になっていることが確認できます。

8. OKを押してParameter Sweepsの画面を閉じ、解析を実行すると12回値がスイープされて解析されます。

このFAQはOptiSystem 9で確認しました。
