OptiSPICEユーザの方へのFAQ

デバイスベンダーから入手したBSIM3モデルの使用方法

OptiSPICEのN-channel MOSFETを例にデバイスベンダーから入手したBSIM3モデルの設定手順を下記に記載します。

1. 回路図にN-channel MOSFETを配置します。

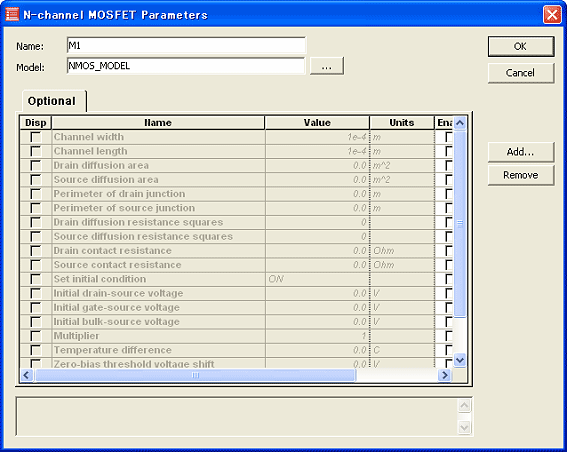

2. 配置したN-channel MOSFETをダブルクリックして、N-channel MOSFET Parametersを表示させます。

3. Modelにデバイス名を入力します。ここではBSIM3と入力しをクリックします。
4. 新しくライブラリを作成するか聞かれますので、「はい」を選択します。

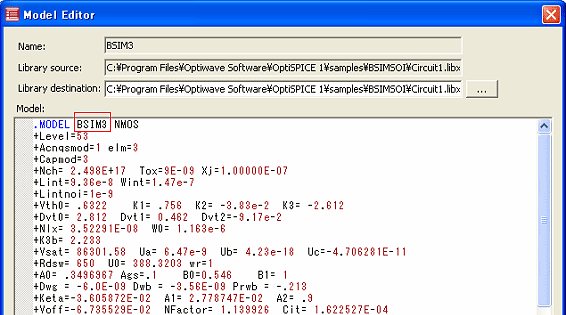

5. Model Editor画面が開きますので、デバイスベンダーから入手した各パラメータを記載します（コピー&ペーストでも可能です）。このとき、赤枠で囲った箇所と3で入力したModel名を一致させるようにします。

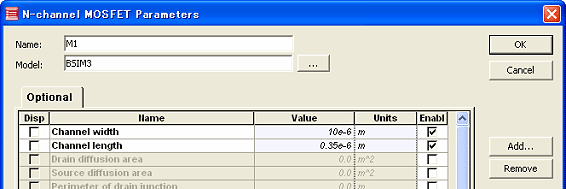

6. Channel widthやChannel lengthなど、必要なパラメータをOptionalタブで設定します。

7. OKを押して設定は終了です。

このFAQはOptiSPICE 1.0で確認しました。
