OptiBPM ユーザの方へのFAQ
解析終了後に、任意のZ断面での光の分布をファイルに出力したいのですが?
解析終了後に 任意の断面での光の分布(複素振幅データ)をファイルに出力するには、シミュレーションを実行する前に、予めどの位置での情報を出力するのかを指定しておく必要があります。
位置の指定や、ファイルの出力手順は以下のとおりです。

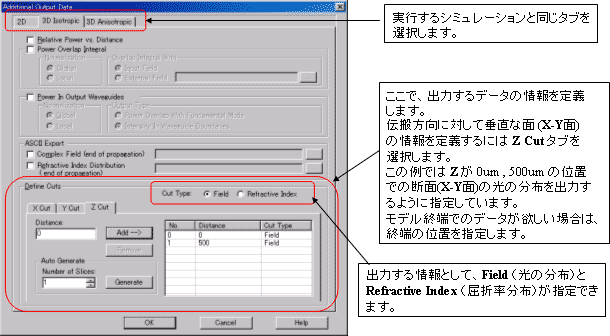

- OptiBPM Designer の Simulation メニューから Additional Output Data をクリックし、どの位置での情報を出力するのかを指定します。
- シミュレーションを実行します。
- シミュレーション終了後、OptiBPM_Analyzer を起動します。

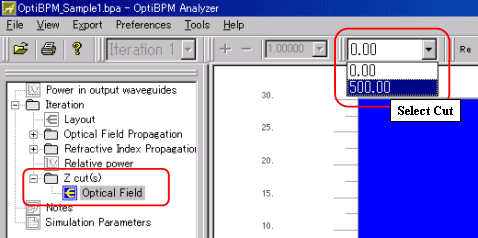

- Z cut (s) の項目から Optical Field をクリックします。
- Select Cut の項目から、データを出力したい位置(Z位置)を選択します。

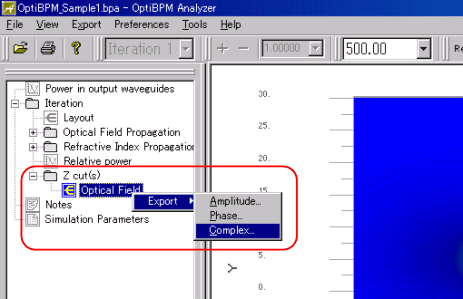

- 位置を選択後、Optical Field のアイコン上を右クリックします。
- Export → Complex を選択します。
- 最後に、ファイル名を指定してデータを保存します。
拡張子は f2d (2Dデータ) または f3d (3Dデータ) となります。
