OptiBPM　ユーザの方へのFAQ

モードソルバでの解析結果をファイルに出力することはできますか？

モードソルバには、レイアウトデザイナ上の Input Plane から起動するタイプのものと、Tools に収録されている独立型のもの （Mode 3D） が用意されています。
ここでは、これら２つのモードソルバでの計算結果をファイルに出力する方法を紹介します。

[Input Plane から起動するモードソルバの場合]

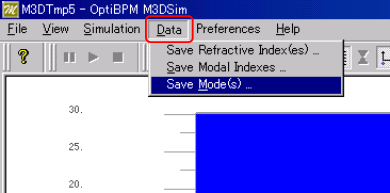

1. 計算終了後、Data メニューから Save Mode (s) を選択します。

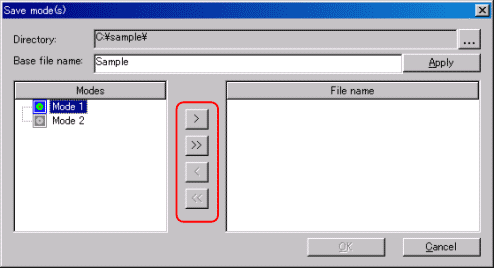

2. Directory の項目で ファイルの出力先を指定します。


3. Modes の項目から、出力したいモードを選択します。


4. ボタンをクリックします。


5. OK ボタンをクリックすると、指定したフォルダに ファイルが保存されます。





[Tools に収録されているモードソルバ（Mode 3D）の場合]

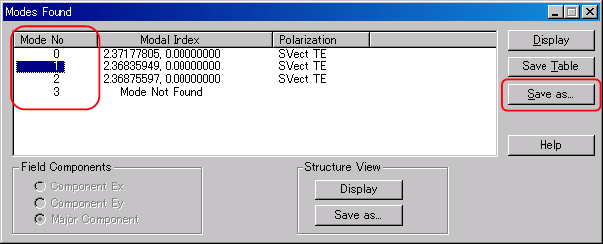

1. 同じく計算終了後、Modes Found ダイアログボックスのMode No の項目から出力したいモードを選択します。


2. Save as ボタンをクリックし、ファイル名を指定してデータを保存します。
